تطبيقات آلة العجن المطاطية في معالجة مركبات الكابلات

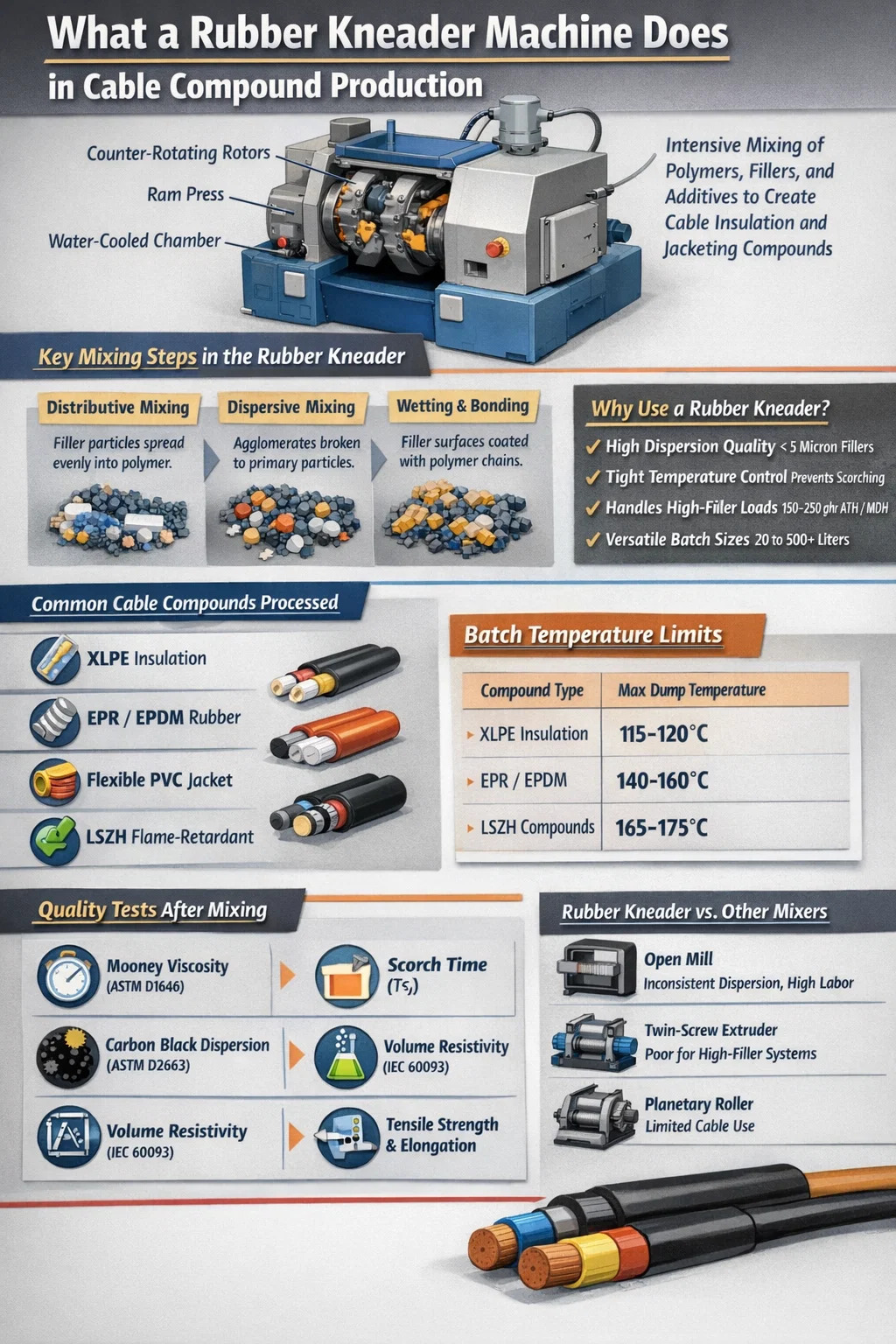

ما أ عجن مطاط الآلة تعمل بالفعل في إنتاج مجمعات الكابلات

آلة العجن المطاطية - والتي تسمى أيضًا الخلاط الداخلي أو عجن التشتت - هي معدات الخلط الأساسية المستخدمة لتحويل المطاط الخام أو المواد الأساسية البوليمرية إلى مركبات كابلات جاهزة جاهزة للبثق. في تصنيع الكابلات، يجب أن يلبي المجمع المتطلبات الكهربائية والميكانيكية والحرارية الصارمة. يحقق العجن المطاطي ذلك من خلال تطبيق إجهاد القص والضغط والحرارة المكثف لمزج اللدائن والحشوات والملدنات ومضادات الأكسدة ومثبطات اللهب وعوامل الفلكنة في كتلة موحدة وقابلة للمعالجة.

الجواب المباشر: لا غنى عن آلة العجن المطاطية في معالجة مركب الكابلات لأنه لا توجد تقنية أخرى لخلط الدُفعات توفر نفس المزيج من جودة التشتت والتحكم الحراري والقدرة الإنتاجية للأنظمة المرنة عالية اللزوجة. لا يمكن لخلط المطحنة المفتوحة أن يتطابق مع بيئة الخلط المغلقة والمتحكم فيها. تفتقر الخلاطات المستمرة ذات اللولب المزدوج إلى المرونة اللازمة للإنتاج قصير المدى ومتعدد الوصفات النموذجي لمرافق مجمع الكابلات.

تحتوي مركبات عزل وتغليف الكابلات عادةً على 15 إلى 30 مكونًا فرديًا. إن توزيع كل مكون - خاصة أسود الكربون والسيليكا والحشوات المقاومة للهب - إلى مستوى جسيم أولي أقل من 5 ميكرون يحدد بشكل مباشر ما إذا كان الكابل النهائي يجتاز اختبار قوة العزل الكهربائي، واختبارات التقادم، ومعايير انتشار اللهب مثل IEC 60332 أو UL 1666. تخلق هندسة الجزء الدوار للعجن المطاطي الطاقة الميكانيكية اللازمة لكسر التكتلات وأسطح الحشو الرطبة بسلاسل البوليمر، وهي مهمة ببساطة لا يمكن لأساليب الخلط الأبسط أن تنجز بشكل متسق.

أنواع مركبات الكابلات الأساسية التي تتم معالجتها باستخدام عجن مطاطي

تعمل الشركات المصنعة للكابلات مع مجموعة واسعة من عائلات مركبات اللدائن المرنة واللدائن الحرارية. كل منها يضع متطلبات مختلفة على معدات الخلط، ويقوم العجن المطاطي بالتعامل معها جميعًا بشكل روتيني.

مركبات العزل القائمة على XLPE وPE

تتطلب مركبات البولي إيثيلين (XLPE) القابلة للربط المتقاطع لكابلات الطاقة ذات الجهد المتوسط والعالي بيئات خلط نظيفة للغاية وإدارة دقيقة لدرجة الحرارة. تبدأ عوامل الربط المتقاطعة من البيروكسيد في التحلل عند درجة حرارة أعلى من 120 درجة مئوية، لذلك يجب أن تحافظ العجن المطاطية على درجات حرارة الدفعة أقل من هذا الحد أثناء الدمج. تحقق أنظمة العجن الحديثة المبردة بالماء درجات حرارة سطح الدوار مستقرة في حدود ± 3 درجات مئوية، مما يمنع الحرق المبكر مع الاستمرار في تحقيق تشتيت الحشو بشكل شامل على دفعات تتراوح من 50 إلى 500 لتر.

مركبات العزل EPR و EPDM

تُستخدم مركبات مطاط الإيثيلين بروبيلين (EPR) ومونومر الإيثيلين بروبيلين ديين (EPDM) على نطاق واسع في كابلات الجهد المتوسط (1 كيلو فولت إلى 35 كيلو فولت) وكابلات التعدين بسبب خواصها الكهربائية الممتازة ومقاومتها للأوزون. تحتوي هذه المركبات عادةً على 60 إلى 100 جزء لكل مائة مطاط (phr) من الطين المكلس أو السيليكا المعالجة، مما يتطلب سرعات عالية لطرف الدوار - في كثير من الأحيان 40 إلى 60 دورة في الدقيقة - ودورات خلط ممتدة من 8 إلى 14 دقيقة لكل دفعة. يعمل العجن المطاطي بعامل تعبئة يتراوح من 0.65 إلى 0.75 على تحسين عمل القص في هذه الأنظمة الصلبة عالية الحشو.

مركب PVC لسترات الكابلات المرنة

على الرغم من أن PVC عبارة عن لدن بالحرارة، إلا أن مركبات غلاف الكابلات البلاستيكية المرنة التي تحتوي على 40 إلى 80 ساعة من الملدنات (عادةً DINP أو DIDP) تتصرف ريولوجيًا مثل المطاط أثناء الخلط وتستفيد بشكل كبير من معالجة الخلاط الداخلي. يقوم العجن المطاطي بتوليد راتينج PVC باستخدام مادة ملدنة بسرعة وبشكل موحد، مما يمتص المثبتات والحشوات والأصباغ في تمريرة واحدة. ينتج عن ذلك مركب متجانس ذو صلابة Shore A متسقة - عادةً من 60 إلى 80 - وهو أمر بالغ الأهمية للكابلات التي يجب أن تجتاز اختبار الانحناء البارد عند -15 درجة مئوية أو أقل.

مركبات مطاط السيليكون للكابلات ذات درجة الحرارة العالية

كابلات مطاط السيليكون المُصنفة للتشغيل المستمر عند 150 درجة مئوية إلى 200 درجة مئوية تخدم تطبيقات التدفئة في السيارات والفضاء والصناعية. يتطلب صمغ ثنائي ميثيل سيلوكسان المركب مع السيليكا المدخنة (عادةً 25 إلى 45 ساعة) وعوامل اقتران السيلان عملية خلط لطيفة وشاملة للعجان المطاطي. يؤدي الإفراط في خلط السيليكون إلى كسر سلاسل البوليمر وتقليل لزوجة المركب بشكل لا رجعة فيه، لذلك تتم برمجة آلات العجن المستخدمة للسيليكون بأوقات دورات يتم التحكم فيها بدقة وسرعات دوارة أقل تتراوح من 15 إلى 30 دورة في الدقيقة.

مركبات مثبطات اللهب (FR) والمركبات الخالية من الهالوجين (LSZH) منخفضة الدخان

تحتوي مركبات كابلات LSZH - وهي إلزامية في تركيبات السكك الحديدية والمترو وبناء السفن والمباني العامة بموجب معايير مثل EN 50399 وIEC 60332-3 - على 150 إلى 250 ساعة من مثبطات اللهب المعدنية مثل ثلاثي هيدرات الألومنيوم (ATH) أو هيدروكسيد المغنيسيوم (MDH). تدفع هذه التحميلات فائقة الحشو حدود أي معدات خلط. إن العجن المطاطي هو بشكل فعال خلاط الدفعة الوحيد القادر على دمج مستويات الحشو هذه في مصفوفة المطاط الصناعي EVA أو EBA أو البولي أوليفين مع الحفاظ على ريولوجيا مركبة مقبولة. يتم اختيار تصميمات الدوار ذات الهندسة العرضية أو المتداخلة خصيصًا لهذا التطبيق، مع أوقات دورات تتراوح من 10 إلى 18 دقيقة ودرجات حرارة الدفعة التي يتم الاحتفاظ بها بعناية أقل من 170 درجة مئوية لمنع جفاف ATH.

كيف تتعامل آلة العجن المطاطية مع تركيبات الكابلات عالية الحشو

يتمثل التحدي التقني الأكبر في معالجة مركبات الكابلات في دمج كميات كبيرة من الحشو الصلب - أسود الكربون للطبقات شبه الموصلة، وATH/MDH لتثبيط اللهب، والطين لعزل EPR - دون إنشاء كتل مشتتة بشكل سيئ أو تدهور مصفوفة البوليمر. ويعالج العجن المطاطي ذلك من خلال ثلاث آليات متتابعة:

1. خلط التوزيع: تقوم الدوارات ذات الدوران المعاكس بتقسيم وإعادة تجميع المواد الدفعية بشكل متكرر، مما يؤدي إلى نشر جزيئات الحشو في جميع أنحاء حجم البوليمر. يحدث هذا بشكل أساسي في أول 2 إلى 4 دقائق من دورة الخلط عندما لا يزال الحشو متكتلًا.
2. خلط التشتت: مع زيادة سرعة العضو الدوار أو انخفاض ضغط الكبش للمواد في فجوة العضو الدوار، فإن ضغوط القص التي تتجاوز قوة التماسك لتكتلات الحشو تفصلها عن بعضها. هذه هي المرحلة الحرجة لتحقيق تشتت العزل الكهربائي في المركبات العازلة.
3. الترطيب وكيمياء السطح: يؤدي الخلط المستمر إلى دفع سلاسل البوليمر إلى أسطح الحشو المكشوفة حديثًا، مما يعمل على تثبيت التشتت ومنع إعادة التكتل أثناء المعالجة اللاحقة. تتم إضافة عوامل اقتران أثناء خلط حشو الروابط الكيميائية مع البوليمر، مما يؤدي إلى تحسين الأداء الميكانيكي والكهربائي للمركب بشكل دائم.

بالنسبة لمركب LSZH النموذجي الذي يحتوي على 200 phr MDH في مصفوفة EBA، يجب أن يوفر العجن المطاطي طاقة خلط محددة تتراوح من 0.10 إلى 0.18 كيلووات ساعة/كجم لتحقيق التشتت المستهدف. تعمل أنظمة التحكم في العجن الحديثة على تتبع مدخلات الطاقة في الوقت الفعلي واستخدامها كمعيار أساسي لنقطة النهاية - وهو أكثر موثوقية بكثير من الوقت وحده.

التحكم بدرجة الحرارة في عمليات العجن المطاطي لمركبات الكابلات

درجة الحرارة هي المعلمة التي تسبب في أغلب الأحيان فشل مركب الكابل. منخفضة جدًا، ولا تتفرق الحشوات؛ عالية جدًا، ويؤدي الحرق أو تحلل البوليمر أو جفاف الحشو إلى تدمير الدفعة. يجب أن يتعامل نظام إدارة درجة حرارة العجن المطاطي مع الحرارة الناتجة عن العمل الميكانيكي والحرارة التي يجب إزالتها لحماية المكونات الحساسة.

تحقق آلات العجن المطاطية الحديثة هذه النوافذ ذات درجة الحرارة الضيقة من خلال التحكم في درجة الحرارة متعدد المناطق: يتم التحكم في درجة حرارة جدران غرفة الخلط، وأعمدة الدوار، والمكبس بشكل مستقل باستخدام الماء أو الزيت المتداول. توفر المزدوجات الحرارية التي تعمل بالأشعة تحت الحمراء أو التلامسية الموضوعة في نقاط متعددة في الحجرة بيانات PLC في الوقت الفعلي لضبط معدل تدفق التبريد أو سرعة الدوار تلقائيًا.

اختيار هندسة الدوار لخلط مركب الكابل

الدوار هو قلب أي آلة عجن مطاطية، واختيار هندسة الدوار يؤثر بشكل كبير على جودة المركب في تطبيقات الكابلات. يتم استخدام ثلاث عائلات دوارة أساسية:

الدوارات العرضية (غير متداخلة)

تدور الدوارات العرضية في اتجاهين متعاكسين دون أن تمر أجنحة الدوار عبر أحجام بعضها البعض. يوفر هذا التكوين حجمًا حرًا أكبر - عوامل تعبئة تصل إلى 0.80 - ويتعامل مع مركبات شديدة الصلابة وعالية الحشو دون ذروة عزم دوران زائدة. بالنسبة لمركبات LSZH ذات حشو معدني 200 phr، يفضل بشكل عام الدوارات العرضية. تظل التصميمات العرضية الكلاسيكية ذات الجناحين والأربعة أجنحة قياسية في مصانع الكابلات في جميع أنحاء العالم، مع توفر الأشكال الهندسية ذات الأجنحة الأربعة دمجًا أسرع لمواد الحشو المسحوقية.

الدوارات المتشابكة

تمر الدوارات المتشابكة عبر منطقة بعضها البعض، مما يخلق فجوة أكثر إحكامًا في الدوار ويولد ضغوط قص أعلى. وهذا يجعلها ممتازة لمهام الخلط المشتتة - على سبيل المثال، تكسير تكتلات أسود الكربون في مركبات الكابلات شبه الموصلة، حيث يعد تحقيق سطح أملس وخالي من الفراغات على الطبقة المبثوقة أمرًا ضروريًا لأداء الكابلات ذات الجهد العالي. تميل الدوارات المتشابكة أيضًا إلى العمل بشكل أكثر برودة لأنها تتبادل المواد بين الدوارات بشكل أكثر كفاءة، مما يحسن نقل الحرارة. ومع ذلك، فهي أقل ملاءمة لتركيبات LSZH فائقة الحشو بسبب قيود عزم الدوران.

PES (البولي إيثيلين سيليكون) وملفات تعريف الدوار المتخصصة

لمعالجة مركب كابل السيليكون، تمنع المقاطع الدوارة المتخصصة ذات القص المنخفض مع الخلوصات الأكبر التدهور الميكانيكي المدمر لصمغ السيليكون. تقدم بعض الشركات المصنعة أنظمة دوارة معيارية تسمح بإعادة تشكيل عجن مطاطي واحد بين أنواع الدوارات مع تغير مزيج المنتج - وهي ميزة تشغيلية كبيرة في مصانع الكابلات التي تنتج عائلات مركبة متعددة على نفس المعدات.

تصميم دورة الخلط ومعلمات العملية لمركبات الكابلات

إن دورة الخلط لمركب الكابل في العجن المطاطي ليست عملية بسيطة تتمثل في "إضافة كل شيء وخلطه". يحدد تسلسل وتوقيت إضافة المكونات بشكل مباشر جودة التشتيت وسلامة الحرق. عادةً ما تتبع الدورة المصممة جيدًا لمركب العزل EPR متوسط الجهد هذا الهيكل:

1. المرحلة 1 – مضغ البوليمر (0-2 دقيقة): يتم تحميل بالات EPR أو EPDM ويتم إنزال الكبش. تعمل الدوارات بسرعة 30-40 دورة في الدقيقة لتليين البوليمر وتكسيره، مما يقلل اللزوجة الأولية ويجهز المصفوفة لقبول الحشو. تصل درجة حرارة الدفعة عادة إلى 80-100 درجة مئوية.
2. المرحلة 2 – دمج الحشو (2-7 دقائق): تتم إضافة الطين المكلس والسيليكا وأسود الكربون (للدرجات شبه الموصلة) بشكل تدريجي أو دفعة واحدة اعتمادًا على حجم الحشو. يتم زيادة ضغط الكبش إلى 3-5 بار لإجبار الحشو على البوليمر المخفف. قد تزيد سرعة الدوار إلى 50-60 دورة في الدقيقة خلال هذه المرحلة. ترتفع درجة الحرارة إلى 120-140 درجة مئوية نتيجة الاحتكاك.
3. المرحلة 3 - إضافة الزيت والملدنات (7-9 دقائق): يتم حقن الزيوت البارافينية أو النفثينية والملدنات عبر أنظمة الجرعات السائلة. يؤدي ذلك إلى تقليل لزوجة المركب وتوزيع المواد المضافة في جميع أنحاء مصفوفة الحشو البوليمر.
4. المرحلة 4 - عملية التبريد (9-11 دقيقة): يتم تقليل سرعة الدوار، ويتم تعظيم تدفق مياه التبريد، ويتم خفض درجة حرارة الدفعة إلى أقل من 110 درجة مئوية قبل إضافة المواد العلاجية.
5. المرحلة 5 - الإضافة العلاجية والتجانس النهائي (11-14 دقيقة): تتم إضافة أنظمة معالجة الكبريت أو البيروكسيد، والمسرعات، ومضادات الأكسدة ومزجها. يتم تحديد نقطة النهاية من خلال مدخلات طاقة محددة تصل إلى القيمة المستهدفة، عادةً 0.12-0.16 كيلووات ساعة/كجم لهذا النوع من المركب. يتم بعد ذلك تفريغ الدفعة إلى مطحنة التفريغ أو الناقل الموجود بالأسفل.

يمنع هذا النهج المرحلي الحرق، ويضمن التوزيع المتساوي لكل مكون، وينتج مركبًا بلزوجة موني (ML 1 4 عند 100 درجة مئوية) بشكل ثابت ضمن ± 3 وحدات موني للمواصفات - وهو مستوى من الاتساق من دفعة إلى دفعة لا يمكن أن يحققه خلط المطحنة المفتوحة.

تم قياس معاملات مراقبة الجودة بعد معالجة العجن المطاطي

يجب التحقق من صحة كل دفعة تخرج من العجن المطاطي قبل أن تنتقل إلى البثق. تتضمن مراقبة جودة مركب الكابلات اختبارات انسيابية وكهربائية.

• لزوجة موني (ASTM D1646): يقيس سلوك التدفق المركب. اللزوجة خارج المواصفات تسبب عدم الاستقرار الأبعاد البثق. نافذة المواصفات النموذجية: ±5 وحدات موني حول القيمة المستهدفة.
• وقت الاحتراق (Ts2، ASTM D2084): يؤكد عدم حدوث أي عملية فلكنة سابقة لأوانها أثناء خلط العجن. بالنسبة لمركبات EPR، يجب أن يتجاوز Ts2 عادةً 8 ​​دقائق عند 135 درجة مئوية للسماح بمعالجة البثق الآمنة.
• مقاومة الحجم (IEC 60093): بالنسبة للمركبات العازلة، يجب أن تتجاوز المقاومة الحجمية 10¹³ أوم·سم عند درجة حرارة الغرفة. بالنسبة للمركبات شبه الموصلة، يجب أن تكون ضمن النطاق 1-500 أوم·سم. جودة التشتيت من العجن هي المتغير السائد الذي يتحكم في هذه القيمة.
• تشتت الكربون الأسود (ASTM D2663): المجهر الضوئي أو المجهر الإلكتروني الماسح للعينات المجهرية يعدل التشتت على مقياس من 1 إلى 5. عادةً ما تكون الدرجة 4 أو أفضل (أقل من 5% من التكتلات غير المشتتة فوق 10 ميكرومتر) مطلوبة عادةً لعزل كابلات الجهد المتوسط.
• الكثافة ومحتوى الحشو: يؤكد أن الحشو قد تم دمجه بالكامل أثناء خلط العجن. يشير الانحراف الكبير في الكثافة عن المواصفات إلى خلط غير مكتمل أو خطأ في تحميل المكونات.
• قوة الشد والاستطالة عند الكسر (IEC 60811-1): تم قياسها على لويحات الاختبار المعالجة. تشير قيم الشد المنخفضة الحجم إلى ضعف تفاعل حشو البوليمر الناتج عن عدم كفاية تشتت العجن.

سعة آلة العجن المطاطية واختيار المقياس لمصانع الكابلات

تتوفر آلات العجن المطاطية لمعالجة مركبات الكابلات بمجموعة واسعة من السعات، بدءًا من وحدات المختبرات التي تبلغ سعتها 0.5 لترًا وحتى آلات الإنتاج التي تبلغ سعتها 650 لترًا أو أكثر. يتطلب تحديد حجم الماكينة المناسب موازنة حجم الدفعة ووقت الدورة ومعدل استهلاك خط البثق النهائي واستراتيجية إدارة المخزون.

سيتطلب مصنع الكابلات الذي يقوم بتشغيل جهازي بثق مقاس 90 مم لكابل EPR متوسط الجهد بإنتاج مشترك يبلغ 600 كجم/ساعة حوالي 10 دفعات في الساعة من عجان سعة 75 لترًا ينتج دفعات 60 كجم لكل دورة مدتها 6 دقائق، أو 3 دفعات في الساعة من عجان سعة 200 لتر ينتج دفعات 130 كجم لكل دورة مدتها 10 دقائق. عادةً ما يفوز العجن الأكبر حجمًا بكفاءة استخدام الطاقة لكل كيلوغرام مخلوط، لكن الوحدة الأصغر توفر تغييرًا أسرع للوصفات للنباتات ذات المنتجات المتنوعة.

الأتمتة والتحكم في العمليات في أنظمة العجن المطاطية الحديثة

آلة العجن المطاطية اليوم بعيدة كل البعد عن خلاطات الدفعات التي يتم التحكم فيها يدويًا منذ عقدين من الزمن. تدمج خطوط العجن المؤتمتة بالكامل لإنتاج مركبات الكابلات عدة طبقات من التحكم وإدارة البيانات التي تعمل بشكل مباشر على تحسين اتساق المركب وتقليل النفايات.

أنظمة جرعات المكونات الوزنية

تقوم قواديس الوزن الأوتوماتيكية ومضخات جرعات السوائل بتغذية العجن المطاطي بكل مكون في حدود ±0.1% من الوزن المستهدف. يؤدي هذا إلى التخلص من أكبر مصدر للاختلاف من دفعة إلى أخرى في عمليات الخلط اليدوية. بالنسبة لمركبات الكابلات حيث يجب أن يظل تحميل أسود الكربون عند ±0.5 ساعة للحفاظ على مقاومة حجم ثابتة في الطبقة شبه الموصلة، فإن هذه الدقة ليست اختيارية - إنها ضرورية.

التحكم في نقطة النهاية للخلط المعتمد على الطاقة

بدلاً من تشغيل كل دفعة لفترة زمنية محددة، تقوم أنظمة التحكم في العجن الحديثة بحساب الطاقة النوعية التراكمية (كيلووات ساعة/كجم) في الوقت الفعلي وتفريغ الدفعة عند الوصول إلى الطاقة المستهدفة - بغض النظر عما إذا كان ذلك يستغرق 10 دقائق أو 14 دقيقة في يوم معين. يعوض هذا النهج تلقائيًا درجة الحرارة المحيطة، وتغيرات لزوجة المواد الخام، وتآكل الدوار، مما يوفر تشتتًا أكثر اتساقًا من التحكم المعتمد على الوقت وحده. أظهرت الدراسات التي أجريت في البيئات الصناعية أن التحكم في نقطة نهاية الطاقة يقلل من انتشار لزوجة موني بنسبة 30-50% مقارنة بدورات الخلط ذات الوقت المحدد.

إدارة الوصفة وإمكانية التتبع

تقوم أنظمة SCADA أو MES المدمجة بتخزين مئات الوصفات المركبة وتسجيل جميع معلمات العملية - ملفات تعريف درجة الحرارة، وسرعة الدوار، ومدخلات الطاقة، ودرجة حرارة التفريغ، ووزن الدفعة - لكل دفعة يتم إنتاجها. تعتبر إمكانية تتبع الدفعة هذه إلزامية لمصنعي الكابلات الذين يزودون كابلات الطاقة من فئة المرافق، حيث تتطلب مختبرات الاختبار وثائق عملية كاملة إلى جانب تقارير اختبار الكابلات النهائية.

تكامل استخلاص الغبار والأبخرة

يمثل أسود الكربون، وMDH، وATH، وغبار السيليكا مخاطر خطيرة على الصحة المهنية والانفجارات. تشتمل تركيبات العجن المطاطية لمعالجة مركب الكابلات على استخلاص الفراغ من أعلى المكبس، وجمع الغبار على مستوى القادوس، وأنظمة تهوية الغرفة للحفاظ على جودة الهواء في مكان العمل ضمن حدود التعرض المسموح بها. هذه هي المنطقة التي توفر فيها الطبيعة المغلقة للعجن بالفعل ميزة على خلط المطحنة المفتوحة من منظور احتواء الغبار.

مشاكل المعالجة الشائعة في خلط العجن المركب للكابلات وكيفية حلها

حتى مع المعدات التي يتم صيانتها جيدًا وأدوات التحكم الآلية، فإن معالجة العجن المطاطي لمركبات الكابلات تواجه مشكلات متكررة. إن فهم الأسباب الجذرية يسمح لمهندسي العمليات بمعالجتها بشكل منهجي.

الحرق أثناء الخلط

إن الفلكنة المبكرة داخل العجن هي أكثر عيوب الخلط تكلفة - حيث يجب التخلص من مجموعة كاملة من المركب وتنظيف الحجرة، مما يؤدي إلى خسارة كل من المواد ووقت الإنتاج. ينتج الحرق في أغلب الأحيان عن تأخر الإضافة العلاجية (تتم إضافة المواد العلاجية عندما يكون المركب ساخنًا جدًا)، أو فشل نظام التبريد، أو سرعة الدوار المفرطة أثناء مرحلة الدمج العلاجي. الوقاية: فرض رقابة صارمة على بوابة درجة الحرارة (درجة حرارة تفريغ الخلطة الرئيسية أقل من 100 درجة مئوية قبل الإضافة العلاجية)، والتحقق من درجة حرارة ماء التبريد ومعدل التدفق عند بداية التحول، ومراجعة معايرة مستشعر درجة حرارة العجن المطاطي كل ثلاثة أشهر.

ضعف تشتت أسود الكربون في المركبات شبه الموصلة

يجب أن تحتوي طبقات الكابلات شبه الموصلة على أسود كربون ناعم وموزع جيدًا لمنع تركيز الضغط الكهربائي على شاشة الموصل أو واجهة شاشة العزل، مما يتسبب في فشل الكابل مبكرًا تحت الجهد العالي. ينتج التشتت الضعيف في العجان عن عدم كفاية مدخلات الطاقة، أو عامل التعبئة غير الصحيح، أو استخدام درجة أسود الكربون ذات البنية العالية بشكل مفرط (امتصاص DBP العالي). تشمل الحلول زيادة مدخلات الطاقة المحددة، والتحقق من أن عامل التعبئة يتراوح بين 0.65-0.75، وتقييم درجة أسود الكربون في الهيكل السفلي إذا ظل التشتت غير كافٍ.

لزوجة دفعة غير متناسقة

يؤدي تباين لزوجة موني من دفعة إلى دفعة أعلى من ± 5 وحدات إلى عدم استقرار البثق - اختلاف الأبعاد في عزل الكابل، أو عيوب سطح جلد القرش، أو تقلبات ضغط القالب. تشمل الأسباب الجذرية اختلاف لزوجة المواد الخام (تختلف أرقام المطاط الطبيعي وأرقام EPDM Mooney بين دفعات الحزم)، أو امتصاص الزيت غير الكامل، أو تآكل الدوار مما يؤدي إلى زيادة الخلوص الفعال بمرور الوقت. قم بالمعالجة عن طريق تشديد حدود التفتيش الواردة للمواد الخام، والتحقق من معايرة مضخة جرعات الزيت، وجدولة قياس تآكل الدوار المطاطي للعجن كل 3000 ساعة تشغيل.

تكتلات الحشو الباقية على قيد الحياة في مركبات LSZH

مع 200 حشو معدني في الساعة، يمكن لجزيئات ATH أو MDH أن تشكل تكتلات متماسكة تقاوم التشتت، خاصة إذا كانت الحشوة قد امتصت الرطوبة. يؤدي التجفيف المسبق لـ ATH أو MDH عند 80 درجة مئوية لمدة 4-8 ساعات قبل تحميل العجن إلى تقليل تكوين التكتلات ويمكن أن يحسن مقاومة الحجم لمركب LSZH النهائي بأمر واحد من حيث الحجم. وبدلاً من ذلك، تؤدي زيادة ضغط المكبس أثناء دمج الحشو - من 3 بار إلى 5-6 بار - إلى زيادة إجهاد القص الانضغاطي على التكتلات وتسريع التشتت.

كفاءة الطاقة والاعتبارات البيئية في عمليات العجن المطاطي

آلات العجن المطاطية هي معدات كثيفة الاستهلاك للطاقة. يمكن للعجان سعة 250 لترًا المزود بمحرك رئيسي بقدرة 500 كيلووات أن يستهلك ما بين 0.12 إلى 0.20 كيلووات ساعة من الطاقة الكهربائية لكل كيلوجرام من المركب المنتج، اعتمادًا على لزوجة المركب وزمن الدورة. بالنسبة لمنشأة مجمع الكابلات التي تنتج 5000 طن سنويًا، فإن هذا يترجم إلى 600000 إلى 1000000 كيلووات في الساعة سنويًا - وهي تكلفة كهرباء كبيرة وبصمة كربونية.

تعمل العديد من الاستراتيجيات على تقليل استهلاك طاقة العجن دون المساس بجودة المركب:

• محركات الدفع المتغيرة السرعة (VSD): استبدل محركات الأقراص الرئيسية ذات السرعة الثابتة بأنظمة VSD مما يسمح لسرعة الدوار بمتابعة منحنى العملية بدقة. تعمل تعديلات VSD عادةً على تقليل الاستهلاك الكهربائي للعجان بنسبة 15-25%.
• عامل التعبئة الأمثل: يؤدي التشغيل أقل من 0.60 إلى إهدار الطاقة لأن المادة تنزلق حول الدوارات دون توليد قص إنتاجي. يؤدي تحسين وزن الدفعة إلى نطاق 0.70-0.75 إلى تقليل الطاقة لكل كيلوغرام ممزوج بنسبة 10-15%.
• استرداد الحرارة من مياه التبريد: يحمل ماء التبريد الذي يغادر حجرة العجن عند درجة حرارة 40-60 درجة مئوية طاقة حرارية كبيرة يمكن استعادتها عبر المبادلات الحرارية إلى مناطق تخزين المكونات الدافئة أو توفير التدفئة في أشهر الشتاء.
• التخلص من إعادة طحن الأصبغة غير الضرورية: تتضمن بعض عمليات تركيب الكابلات خطوة منفصلة لإعادة طحن الطاحونة المفتوحة بعد العجن. تعمل دورات الخلط الهندسية للتخلص من هذه الخطوة — من خلال تحقيق التشتت المستهدف في العجان وحده — على إزالة استهلاك الطاقة وتكلفة العمالة.

من وجهة نظر الانبعاثات، تطلق مركبات الكابلات التي تحتوي على مثبطات اللهب الهالوجينية أبخرة أثناء الخلط في درجات الحرارة العالية. لا تمثل معالجة مركبات LSZH هذه المشكلة، كما أن نمو كابلات LSZH في مشاريع البنية التحتية في جميع أنحاء العالم يؤدي تدريجيًا إلى تقليل أحجام المركبات المهلجنة التي تتم معالجتها من خلال معدات العجن المطاطية على مستوى العالم.

متطلبات الصيانة لآلات العجن المطاطية في خدمة مجمعات الكابلات

تتطلب معالجة مركب الكابلات بشكل خاص المكونات الميكانيكية للعجن المطاطي نظرًا للطبيعة الكاشطة للحشوات المعدنية، وضغوط التعبئة العالية المطلوبة، وجداول التشغيل المستمرة النموذجية لتصنيع الكابلات. يعد برنامج الصيانة المنظم أمرًا ضروريًا لمنع التوقف غير المخطط له.

• قياس خلوص طرف الدوار: كل 1000-1500 ساعة من التشغيل، أو عندما تبدأ جودة التشتت في الانخفاض، قم بقياس الخلوص بين أطراف الدوار وجدار الغرفة. الخلوص الجديد النموذجي هو 1-3 مم؛ يشير الخلوص الذي يتجاوز 6-8 ملم إلى تآكل الدوار الذي يتطلب إعادة البناء أو الاستبدال. تعمل الدوارات البالية على تقليل شدة القص وتقليل جودة التشتت بشكل متوقع.
• فحص ختم رام: تمنع أختام الكبش المركب من الهروب من غرفة الخلط تحت ضغط الكبش. يؤدي فشل الختم إلى حدوث تلوث مركب للنظام الهيدروليكي ومخاطر محتملة على السلامة. فحص الأختام كل 500 ساعة؛ استبدل وفقًا لجدول زمني كل 2000-3000 ساعة بغض النظر عن الحالة الظاهرة.
• تنظيف دائرة التبريد: تقلل المقاييس المعدنية والتلوث البيولوجي في دوائر مياه التبريد من كفاءة نقل الحرارة، مما يتسبب في ارتفاع درجات حرارة الدفعة لأعلى. قم بغسل دوائر التبريد وإزالة الترسبات منها كل 6 أشهر، ومعالجة مياه التبريد بالمبيدات الحيوية ومثبطات التكلس بشكل مستمر.
• ختم باب التفريغ وآلية القفل: يجب أن يكون باب السقوط الموجود في الجزء السفلي من غرفة الخلط محكم الغلق تمامًا أثناء الخلط للحفاظ على ضغط الكبش ومنع تسرب المركب. افحص دبابيس القفل والأختام كل 200 ساعة في خدمة LSZH ذات الحشو العالي.
• تحليل زيت علبة التروس: إرسال عينات زيت تشحيم علبة التروس للتحليل المعملي كل 1000 ساعة. تشير أعداد جزيئات الحديد أو النحاس المرتفعة إلى تآكل المحمل أو التروس وتسمح بالتدخل قبل حدوث عطل كارثي في ​​علبة التروس - والذي يمكن أن يؤدي إلى خروج عجان كبير من الخدمة لمدة تتراوح بين 4 و8 أسابيع أثناء شراء الأجزاء.

عادةً ما تخصص مصانع مركبات الكابلات ما بين 3 إلى 5% من سعر شراء العجن المطاطي سنويًا للصيانة المخطط لها ، وتعزى معظم هذه التكلفة إلى تجديد الدوار (أسطح التآكل الصلبة مع كربيد التنغستن أو الطلاءات المماثلة) واستبدال الختم.

مقارنة العجن المطاطي مع تقنيات الخلط البديلة لمركبات الكابلات

يقوم مصنعو مركبات الكابلات أحيانًا بتقييم بدائل آلة العجن المطاطية. إن فهم أين تنجح البدائل وأين تفشل يوضح سبب بقاء العجن هو المهيمن في هذا التطبيق.

الاستنتاج العملي من هذه المقارنة: في تصنيع مركب الكابلات، يتم دمج العجن المطاطي مع صفائح مطحنة مفتوحة في نهاية المطاف بنسبة 80-90٪ من سيناريوهات الإنتاج. يوفر العجن تشتتًا فائقًا؛ توفر المطحنة المفتوحة شكل الورقة الذي تتطلبه أنظمة تغذية الطارد. فهذه تقنيات تكميلية، وليست تقنيات منافسة.

اتجاهات تشكيل استخدام العجن المطاطي في معالجة مركبات الكابلات

تؤثر العديد من الاتجاهات على مستوى الصناعة على كيفية قيام الشركات المصنعة للكابلات بتحديد وتشغيل وتحسين معدات العجن المطاطية اليوم وفي المستقبل القريب.

نمو الطلب على كابل LSZH

تعمل لوائح البناء والتشييد في أوروبا والشرق الأوسط وآسيا والمحيط الهادئ على فرض استخدام كابلات LSZH بشكل تدريجي في البنية التحتية العامة. يتوسع سوق كابلات LSZH العالمي بمعدلات تتراوح بين 7 و10% سنويًا في بعض المناطق. بالنسبة لمصنعي العجن المطاطية، يعني هذا الطلب المتزايد على الآلات ذات عزم الدوران العالي القادرة على معالجة 200 مركب حشو معدني في الساعة - وهو تطبيق يتطلب جهدًا تقنيًا ويفضل المعدات المتميزة المصممة خصيصًا لهذا الغرض على البدائل منخفضة التكلفة.

مركبات كابلات المركبات الكهربائية

تتطلب كابلات شحن المركبات الكهربائية وكابلات تسخير المركبات ذات الجهد العالي مركبات تجمع بين المرونة العالية (للانحناء المتكرر)، ومقاومة الحرارة (125 درجة مئوية أو أعلى)، والمقاومة الكيميائية لسوائل السيارات. يخدم هذا السوق مطاط السيليكون ومركبات البولي أوليفين المترابطة التي يتم معالجتها في العجن المطاطية. مع توسع إنتاج السيارات الكهربائية عالميًا، يتزايد الطلب المركب على هذه الكابلات المتخصصة بسرعة، مما يؤدي إلى دخول سعة العجن الإضافية في الخدمة.

تحسين العمليات الرقمية والخلط بمساعدة الذكاء الاصطناعي

تقوم بعض مرافق مجمعات الكابلات التطلعية بتنفيذ نماذج التعلم الآلي التي تتنبأ بلزوجة موني دفعة واحدة في الوقت الحقيقي من بيانات عزم دوران العجن ودرجة الحرارة، مما يسمح لنظام التحكم بضبط سرعة الدوار أو تمديد دورة الخلط قبل التفريغ - بدلاً من اكتشاف اللزوجة غير المطابقة للمواصفات أثناء اختبار ما بعد الدفعة. أفاد المتبنون الأوائل لهذه الأنظمة عن تحسينات في إنتاجية التمريرة الأولى بنسبة 2-4 نقاط مئوية وتخفيضات في معدل الخردة المركبة بنسبة 30-40%.

ضغط الاستدامة على التركيبة المركبة

إن الضغط المتزايد للتخلص من المواد المحظورة - بعض الملدنات، والمثبتات القائمة على الرصاص في PVC، ومثبطات اللهب المهلجنة - يقود إلى إعادة صياغة مركبات الكابلات. غالبًا ما تتصرف التركيبات الجديدة بشكل مختلف في العجن المطاطي عن المركبات التي تحل محلها: لزوجة ذوبان أعلى، وتفاعلات مختلفة بين الحشو والبوليمر، ودورات خلط أطول. يجب على مطوري مركبات الكابلات إعادة التحقق من دورات خلط العجن كلما تغيرت التركيبات، مما يزيد من عبء العمل الهندسي للعمليات ولكن أيضًا يخلق فرصًا لتحسين استهلاك الطاقة ووقت دورة الدفعة في وقت واحد.
