كيف تعمل آلة العجن؟

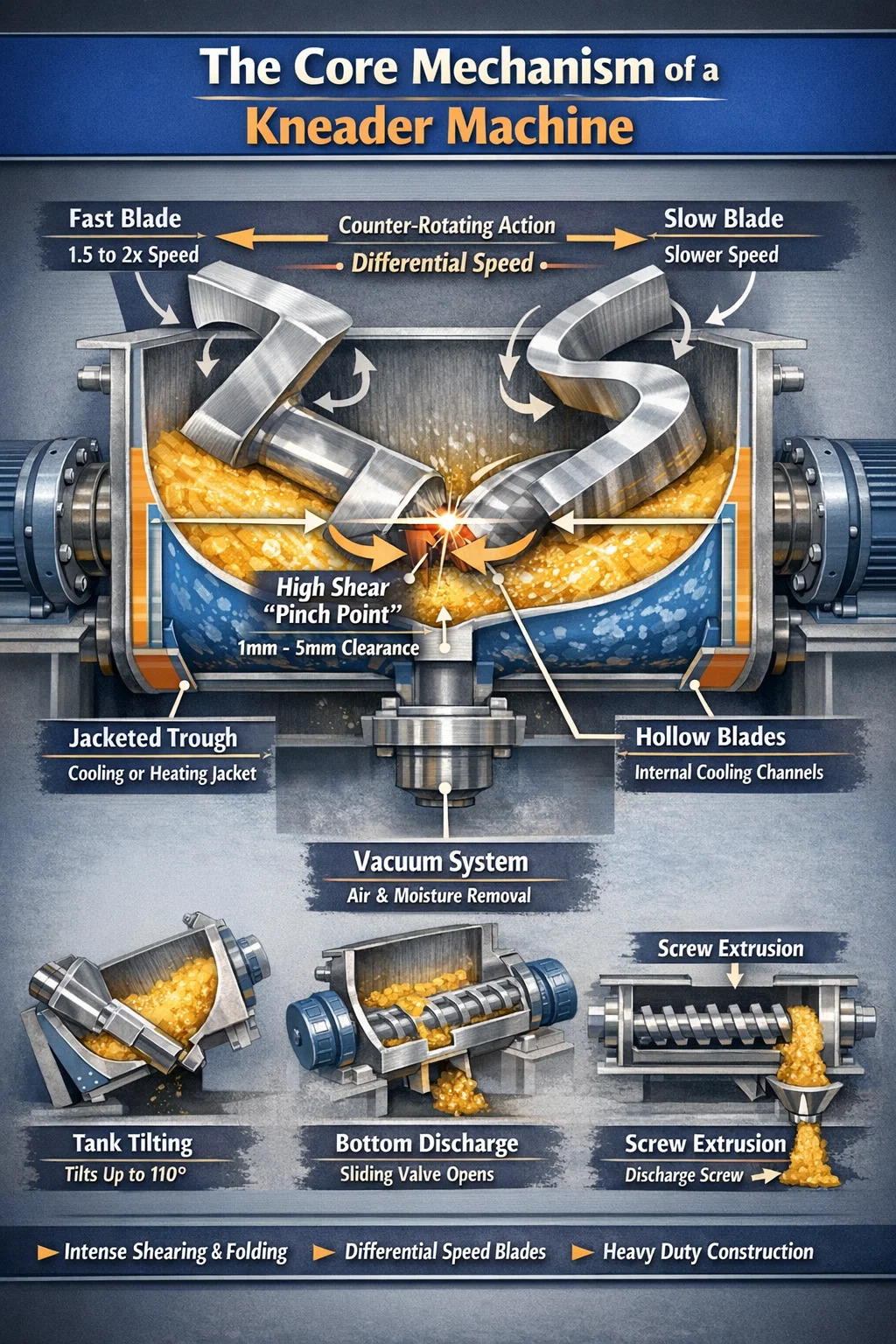

الآلية الأساسية لآلة العجن

أ آلة العجن يعمل من خلال استخدام زوج من الشفرات ذات الدوران المعاكس (عادةً شفرات على شكل حرف Z أو شفرات سيجما) تعمل بسرعات مختلفة داخل حوض على شكل W. الهدف الأساسي هو إخضاع المواد عالية اللزوجة أو شبه الصلبة القص المكثف، والطي، والضغط . على عكس الخلاطات القياسية التي تقوم فقط بنقل المواد، يقوم العجن بدفع المادة من خلال الخلوصات الضيقة بين الشفرات وجدران الحوض، مما يضمن مزيجًا متجانسًا من المكونات التي تكون مقاومة للتدفق.

السرعة التفاضلية والدوران المضاد

قلب ال آلة العجن يكمن في ديناميكيات النصل. تستخدم معظم الوحدات الصناعية عمودين أفقيين. هذه الأعمدة لا تدور بنفس المعدل؛ عادة، نسبة 1.5:1 أو 2:1 يتم تطبيقه بين الشفرة "السريعة" والشفرة "البطيئة".

لماذا السرعة التفاضلية مهمة؟

أs the blades rotate toward each other, the differential speed creates a "wiping" action. This prevents the material from simply sticking to a single blade and spinning in a circle. Instead, the material is constantly passed from one blade to the other, ensuring that every particle is subjected to the same amount of mechanical work.

في معيار 500 لتر آلة العجن قد تدور الشفرات بمعدل 30 و20 دورة في الدقيقة تقريبًا على التوالي. إن عدم التطابق المتعمد هذا هو ما يسهل عملية الطي اللازمة للمطاط الثقيل، ومانعات التسرب السيليكونية، ومعاجين الكربون.

دور القص العالي والتخليص

الخلط في أ آلة العجن يحدث بشكل مكثف في "نقاط الضغط". هذه هي الفجوات المجهرية الموجودة بين طرف الشفرة والسطح الداخلي لحوض الخلط.

• عادةً ما يتم الاحتفاظ بالخلوص بين النصل والجدار بينهما 1 ملم و 5 ملم ، حسب حجم الآلة.
• أs the blade sweeps past the wall, it "shears" the material, breaking down agglomerates of powder or pigment.
• تعد قوة القص هذه ضرورية لتفريق الجزيئات الدقيقة إلى قاعدة بوليمر سميكة، وهي مهمة لا يمكن للمروحة أو الخلاط المجداف إنجازها أبدًا.

الديناميكا الحرارية وإدارة درجة الحرارة

لأن أ آلة العجن يقوم بالكثير من الأعمال الميكانيكية، فهو يولد كمية كبيرة من الحرارة الناتجة عن الاحتكاك. تعد إدارة درجة الحرارة هذه أمرًا بالغ الأهمية بالنسبة للمواد التي قد تتحلل أو تتفلكن قبل الأوان.

طرق تفريغ المواد

مرة واحدة آلة العجن وصلت إلى الاتساق المطلوب، يجب إزالة المادة. ونظرًا لللزوجة العالية، فإن الأمر ليس بهذه البساطة مثل فتح الصمام. هناك ثلاث طرق أساسية للتعامل مع هذا:

1. إمالة الخزان: يتم إمالة الحوض بالكامل على شكل حرف U إلى الأمام بواسطة نظام هيدروليكي، عادة ما يصل إلى 90 أو 110 درجة، مما يسمح للمادة بالسقوط.
2. التفريغ السفلي: أ sliding valve or flap at the bottom of the trough opens, used for materials that still have some gravity-flow capability.
3. بثق المسمار: أ discharge screw is located in a separate housing below the mixing blades. This screw can reverse during mixing to help the process and then run forward to extrude the finished product in a continuous strip or rope.

المتانة الهيكلية وعزم الدوران

عملية أ آلة العجن يتطلب عزم دوران هائل. تستخدم الوحدات الصناعية علب تروس ومحركات للخدمة الشاقة يمكنها التعامل مع مقاومة المواد مثل قاعدة العلكة أو BMC (مركب القولبة السائبة). غالبًا ما تكون الأعمدة مصنوعة من الفولاذ المطروق ويتم تعزيز الشفرات بسبائك مقاومة للتآكل لتحمل قوى الطحن والسحب المستمرة لدورة الإنتاج على مدار الساعة طوال أيام الأسبوع.
